Как работает ломовоз КМУ: полное руководство от экспертов

Общее описание ломовозов

Ломовоз представляет собой специализированное транспортное средство, предназначенное для погрузки, транспортировки и разгрузки металлолома и других крупногабаритных грузов. Эта техника является незаменимым решением для металлургических предприятиях, строительных площадках и пунктах приема вторсырья по всей России.

Современный ломовоз с манипулятором объединяет в себе функции грузового автомобиля и кранового оборудования, что делает его универсальным помощником в различных отраслях промышленности. Главная особенность данной специализированной техники заключается в возможность выполнять погрузочно разгрузочные работы без привлечения дополнительной техники или персонала. Водитель самостоятельно управляет как транспортным средством, так и краном манипулятором, что существенно снижает время выполнения задач и оптимизирует рабочие процессы на предприятии.

Конструкция ломовоза имеет усиленный кузов с высокими бортами, способный выдерживать значительные механические нагрузки от металлических отходов неправильной формы. Объем кузова варьируется в зависимости от модели и базе шасси - от 18 до 49 кубических метров. Данная спецтехника оснащается гидравлическим манипулятором с грейферным захватом, который позволяет эффективно захватывать металлический лом различных форм и размеров.

Завод по производству специализированной техники ЗАВГАР предлагает широкий каталог ломовозов на базе отечественных шасси, адаптированных к суровым условиям российской эксплуатации. На нашем сайте представлена подробная информация о каждой модели, технические характеристики, цены и возможности индивидуальной комплектации.

Назначение и применение ломовозов

Основное назначение ломовоза - транспортировка металлических отходов с мест сбора до пунктов приема или переработки. Однако область применения этой универсальной техники значительно шире и охватывает множество сфер промышленности и коммунального хозяйства.

Основные сферы использования:

Металлургические предприятия - здесь ломовозы используются для погрузки и перевозки металлолома, транспортировки металла между цехами, загрузки печей и вывоза отходы производства. Техника работает в непрерывном режиме, обеспечивая бесперебойную работу предприятия.

Строительные площадки - на объектах строительства машины применяются для вывоза демонтированных металлоконструкций, перевозки строительных материалов в контейнерах и поддонах, транспортировки длинномерных грузов и перемещения строительного мусора. Манипулятор позволяет выполнять точную установку материалов в нужное место без дополнительной техники.

Пункты приёма металлолома - компании, специализирующиеся на сборе вторсырья, активно используют металловоз для сбора лома у населения и предприятий. Наличие собственного манипулятора делает работу максимально эффективной - водитель может самостоятельно загрузить металлические отходы и доставить их на площадку сортировки.

Коммунальное хозяйство - городские службы применяют данную технику для вывоза крупногабаритного мусора, демонтажа и транспортировки устаревших конструкций (гаражей, бытовок, киосков), очистки территорий от металлолома и работы с контейнерами для отходов.

Лесозаготовительные предприятия - в этой области ломовоз может использоваться для погрузки и транспортировки древесины, перемещения лесоматериалов на складах и погрузки бревен при работы с грейфером специального типа.

Промышленные объекты различных отраслей - заводы и фабрики используют спецтехнику для внутренних перевозок, транспортировки оборудования, работы с контейнерами и обслуживание складских площадок.

Универсальный характер применения ломовозов обусловлен их технической оснащённостью и возможностью работать с грузами широкого спектра типов и размеров. Современные модели могут перевозить не только металлический лом, но и железобетонные конструкции, деревянные материалы, строительные материалы на поддонах и прочие грузы большой массы.

Важным преимуществом является способность техники работать в стесненных условиях городской застройки, где невозможно разместить отдельно грузовой автомобиль и подъемный кран. Высокая маневренность и компактность размещения оборудования позволяют эффективно выполнять работы даже на ограниченных площадках.

Особенности конструкции ломовозов

Конструкция ломовоза представляет собой сложную инженерную систему, каждый элемент которой выполняет важную функцию. Техника должна быть достаточно прочной, чтобы выдерживать экстремальные нагрузки, и при этом сохранять маневренность для работы в различных условиях.

Основа любого ломовоза - надёжное шасси грузового автомобиля с усиленной подвеской и мощным двигателем. На раму шасси устанавливаются надрамники из профильной трубы, которые передают нагрузку от перевозимого груза и распределяют ее равномерно по всей конструкции. Эти надрамники усиливаются лонжеронами, образуя прочный каркас для монтажа кузова и манипулятора.

Система управления включает гидравлический распределитель, насос высокой производительности и комплекс управляющих механизмов, которые обеспечивают работу как манипулятора, так и системы опрокидывания кузова. Качество гидравлической системы напрямую влияет на производительность и надежность всей машины.

Колесная формула ломовоза обычно составляет 6×4 или 6×6, что обеспечивает хорошую проходимость и устойчивость при максимальной загрузке. Полная масса автомобиля с грузом может достигать 35-40 тонн, поэтому требуется наличие минимум трёх осей с антиопрокидывающей системой.

В зависимости от грузоподъемности, современные ломовозы могут быть лёгкими (до 5 тонн), средними (5-10 тонн) и тяжёлыми (более 10 тонн). Выбор типа зависит от специфики выполняемых задач и интенсивности использования техники.

Кузов ломовоза

Кузов - это наиболее нагруженный элемент конструкции, который постоянно испытывает давление острых металлических фрагментов, ударные нагрузки при погрузке и вибрации во время транспортировки. Поэтому к материалам и конструкции предъявляются особые требования.

Борта кузова изготавливаются из толстолистовой легированной стали толщиной не менее 4 миллиметров. Для работы с электромагнитными захватами используется немагнитная сталь, что предотвращает прилипание магнита к бортам. Дно платформы имеет ещё большую толщину - от 6 до 8 миллиметров, так как именно на него приходится основная масса груза.

Конструкция усиливается вертикальными и горизонтальными швеллерами, которые выполняют функцию ребер жесткости. Они предотвращают деформацию бортов при неравномерной загрузке и распределяют механические напряжения по всей поверхности кузова. Основание кузова оснащается кронштейнами и стабилизаторами, препятствующими скручиванию и смещению относительно рамы шасси.

Типы кузовов различаются по способу разгрузки:

Самосвальный кузов оборудован гидравлическим механизмом опрокидывания, который позволяет поднимать рабочую платформу под углом до 45-50 градусов. Телескопический гидроцилиндр размещается в специальной нише и обеспечивает плавный подъем даже при полной загрузке. Разгрузка может осуществляться назад или на бок, в зависимости от конструкции поворотного механизма. Такая система удобна для быстрой выгрузки сыпучих материалов и металлолома.

Распашной кузов имеет откидные борта с комбинированным приводом. Верхняя створка открывается под действием собственного веса, а нижняя управляется гидроприводом. Это позволяет разгружать технику с нескольких сторон, что особенно важно при работе в стесненных условиях.

Кузов с подвижным полом - наиболее современное решение, где дно платформы состоит из подвижных планок, приводимых в движение реверсивной системой. При горизонтальной загрузке металл размещается на край кузова, после чего пол начинает двигаться, перемещая груз к противоположному борту. При разгрузке процесс происходит в обратном направлении - открываются распашные створки и пол выталкивает содержимое наружу. Управление осуществляется с пульта, что максимально упрощает работу водителя.

Сбоку и сзади кузов оснащается распашными створками с надежными запорными механизмами, которые предотвращают самопроизвольное открытие во время движения. Для удобства обслуживания и технического осмотра предусмотрена лестница и опорные поручни, позволяющие безопасно подниматься на платформу.

Объём кузова варьируется в широких пределах - от 17,5 до 49 кубических метров - и подбирается исходя из типа перевозимых материалов и мощности базового шасси. Большой объём позволяет за один рейс транспортировать значительное количество лома, что повышает общую производительность работы.

Гидравлическая установка

Гидравлическая установка - это сердце всей системы погрузки и разгрузки. Она представляет собой сложный комплекс, включающий насос, распределитель, гидроцилиндры, шланги высокого давления и систему управления. Именно от качества и мощности гидравлики зависит эффективность работы ломовоза.

Насос высокой производительности обеспечивает создание рабочего давления в системе и подачу гидравлической жидкости к исполнительным механизмам. Современные насосы имеют производительность от 80 до 150 литров в минуту, что позволяет быстро выполнять операции погрузки даже с тяжелыми грузами.

Гидравлический распределитель управляет потоками жидкости, направляя их к нужным цилиндрам манипулятора или системе опрокидывания кузова. Многосекционная конструкция распределителя позволяет одновременно управлять несколькими движениями - например, поворачивать колонну манипулятора и выдвигать стрелу.

Телескопические гидроцилиндры приводят в движение секции стрелы манипулятора и механизм подъема кузова. Они должны выдерживать огромные нагрузки и работать в широком диапазоне температур - от -40°С зимой до +40°С летом, что особенно важно для условиях российской эксплуатации.

Установка функционирует по принципу замкнутого цикла: насос забирает масло из гидробака, создает давление и подает его к распределителю, откуда жидкость направляется к рабочим цилиндрам. После выполнения работы масло возвращается обратно в бак через систему фильтрации. Такая схема обеспечивает надежность и долговечность системы.

Гидравлика обеспечивает работу грейферного захвата, который может открываться и закрываться с усилием в несколько тонн. Ротатор позволяет вращать захват на 360 градусов, что необходимо для точного позиционирования груза. Все движения выполняются плавно и точно, что позволяет оператору работать даже с хрупкими или нестандартными грузами.

Система управления гидравликой размещается в кабине водителя и включает джойстики или рычаги, педали и кнопки. Современные манипуляторы оснащаются пропорциональным управлением, где скорость движения зависит от степени отклонения джойстика - это позволяет выполнять как быстрые, так и очень точные операции.

Крановый манипулятор

Крановый манипулятор, или КМУ (крано-манипуляторная установка), является ключевым элементом ломовоза, определяющим его функциональность и производительность. Это сложное гидравлическое устройство, способное поднимать, перемещать и точно позиционировать грузы в трёх плоскостях.

Размещение манипулятора может быть различным:

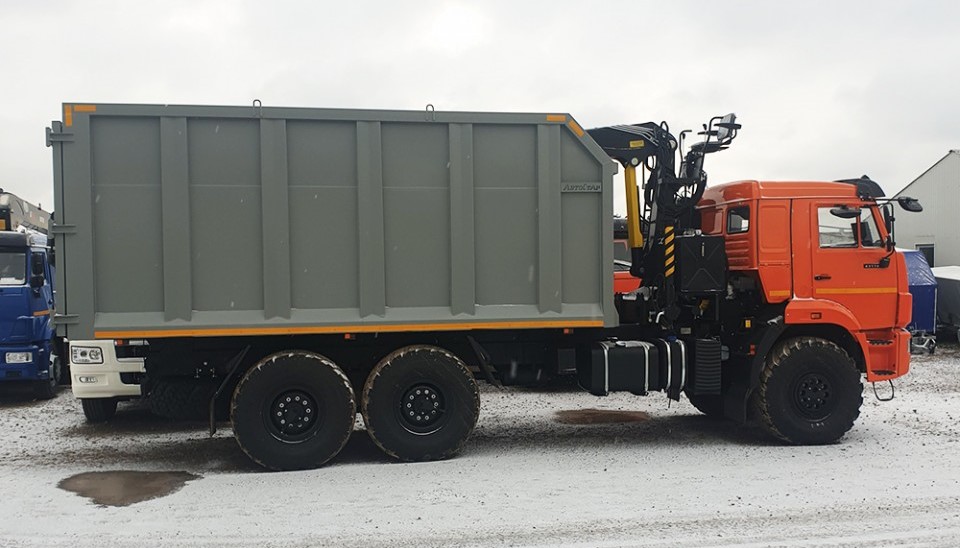

• За кабиной водителя - классическое расположение, обеспечивающее максимальную грузоподъемность и возможность работы как с кузовом, так и с прилегающей территорией. Такая схема наиболее распространена на металловозах.



• За кузовом - размещение по задней кромке шасси позволяет одновременно загружать основную платформу и прицеп или полуприцеп. Эта конфигурация используется на тяжелых машинах с большим объёмом перевозок.



Конструкция стрелы может быть нескольких типов:

Одноколенная стрела - простая и надёжная конструкция, складывающаяся в продольном направлении. Обеспечивает максимальный вылет стрелы до 9 метров при относительно небольшой массе конструкции.

Многоколенная (телескопическая) стрела - состоит из нескольких выдвижных секций, что позволяет увеличить вылет до 19-22 метров. Такие манипуляторы незаменимы при необходимости работать на большом расстоянии от автомобиля или захватывать груз из глубоких контейнеров.

Зигзагообразная (шарнирно-сочлененная) стрела - состоит из нескольких жестких секций, соединенных шарнирами. Обеспечивает высокую грузоподъемность и возможность работать над препятствиями.

Технические параметры манипуляторов:

Грузоподъемность зависит от вылета стрелы и угла ее наклона. Типичные показатели: при минимальном вылете (2-3 метра) - до 15 тонн, при среднем вылете (5-7 метров) - 4-5 тонн, при максимальном вылете (8-9 метров) - 1,5-2 тонны. Грузовой момент, измеряемый в тонно-метрах, является основной характеристикой мощности КМУ и составляет от 10 до 50 тм у различных моделей.

Максимальный вылет стрелы определяет радиус рабочей зоны манипулятора. У компактных моделей он составляет 7-8 метров, у мощных - до 22 метров. Это позволяет захватывать металл даже в самых дальних углах площадки без перестановки машины.

Типы грузозахватных устройств:

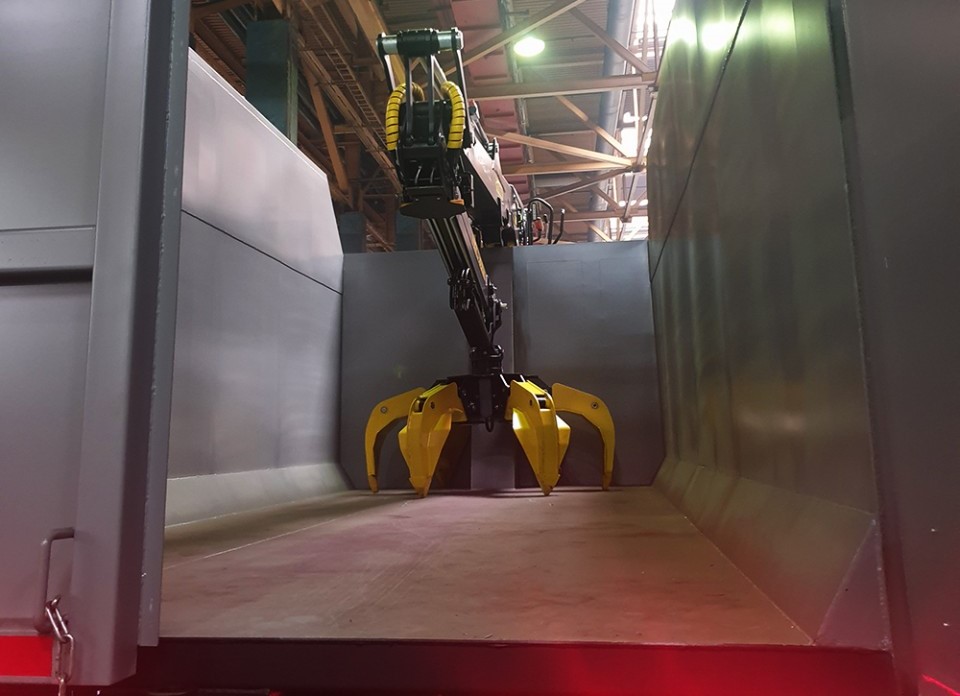

Грейферный захват - наиболее популярное решение для работы с металлоломом. Представляет собой многолепестковую конструкцию (обычно 4-6 лепестков), которая охватывает груз со всех сторон. Лепестки управляются гидравликой и могут развивать усилие смыкания до нескольких тонн. Грейфер отлично работает с кусковым ломом, длинномерными изделиями, арматурой и прочими металлическими отходами неправильной формы.

Крюковой захват - используется для работы с грузами, имеющими специальные проушины или петли. Менее универсален, чем грейфер, но незаменим при погрузке упакованных металлических изделий, контейнеров и прессованного лома.

Электромагнитный захват - универсальное устройство, использующее силу электромагнита для удержания металлических предметов. Особенно эффективен при работе с мелким ломом, металлической стружкой и листовым металлом. Требует наличия мощного источника питания (обычно от генератора автомобиля или отдельного аккумуляторного блока). При использовании электромагнита кузов должен быть изготовлен из немагнитной стали.

Челюстной захват - применяется для работы с сыпучими материалами, брёвнами, пакетированными грузами. Имеет две створки, смыкающиеся подобно челюстям.

Современные манипуляторы оснащаются ротатором - устройством, позволяющим вращать захват на 360 градусов вокруг своей оси. Это существенно расширяет возможности техники и позволяет точно укладывать груз в нужное положение.

Система управления КМУ может быть механической (рычажной) или электрогидравлической (джойстиковой). Последняя обеспечивает более точное и комфортное управление, позволяя оператору работать одной рукой. Многие современные модели комплектуются пультами дистанционного управления, что позволяет оператору находиться вне кабины и контролировать процесс погрузки с оптимальной точки обзора.

Технические характеристики ломовозов

Технические характеристики ломовозов определяют область их применения и эффективность выполнения различных задач. При выборе техники необходимо учитывать комплекс параметров, которые должны соответствовать специфике работы.

Основные технические параметры:

Грузоподъемность - максимальная масса груза, которую может перевозить автомобиль. Для ломовозов этот показатель варьируется от 10 до 20 тонн для базовой платформы. При использовании прицепа или полуприцепа общая грузоподъемность может достигать 30-35 тонн.

Объём кузова - вместимость грузовой платформы, измеряемая в кубических метрах. Типичные значения: для лёгких моделей на базе КАМАЗ - 18-28 м³, для средних на шасси МАЗ - 28-35 м³, для тяжёлых машин - до 49 м³. Большой объём кузова позволяет перевозить лёгкий объёмный лом за меньшее количество рейсов.

Колесная формула - обозначает общее количество колёс и количество ведущих колес. Наиболее распространены формулы 6×4 (три оси, две задние ведущие) и 6×6 (три оси, все ведущие). Полноприводные машины 6×6 имеют лучшую проходимость и устойчивость, но потребляют больше топлива.

Мощность двигателя - варьируется от 240 до 400 лошадиных сил в зависимости от модели и назначения техники. Более мощные двигатели необходимы для работы с прицепами и эксплуатации в сложных дорожных условиях.

Параметры манипулятора:

Грузовой момент КМУ - ключевая характеристика, измеряемая в тонно-метрах (тм). Типичные значения: 10-15 тм для лёгких манипуляторов, 15-25 тм для средних, 25-50 тм для тяжёлых. Этот параметр определяет, какой груз может поднять манипулятор на определённом расстоянии от колонны.

Максимальный вылет стрелы - расстояние от оси вращения колонны до крюка при полностью выдвинутой стреле. Составляет 7-9 метров для компактных моделей и 19-22 метра для мощных телескопических КМУ.

Характеристики шасси:

Полная масса автомобиля - общий вес снаряженной машины с грузом и манипулятором. Может достигать 35-40 тонн для тяжелых моделей. Этот параметр определяет требования к дорожному покрытию и мостам.

Тип подвески - усиленная рессорная или пневматическая. Последняя обеспечивает более плавный ход и возможность регулировки клиренса, но дороже в обслуживании.

Колесная база - расстояние между передней и задней осями, влияющее на маневренность и распределение нагрузки. Оптимальные значения - 3,7-4,5 метра.

Эксплуатационные характеристики:

Скорость движения по шоссе - до 90-100 км/ч для современных моделей, что позволяет эффективно выполнять междугородние перевозки.

Запас хода - при объеме топливного бака 300-400 литров составляет 800-1200 километров в зависимости от условий эксплуатации и загрузки.

Время полного цикла погрузки-разгрузки - 10-15 минут при работе опытного оператора, что обеспечивает высокую производительность.

Диапазон рабочих температур - от -40°С до +40°С, что особенно важно для условий российской эксплуатации.

Сравнительная таблица популярных моделей:

Ломовоз на базе КАМАЗ-65115 (6x4) с КМУ ВЕЛМАШ VM10L74: объём кузова 30м³, вылет стрелы 7,4 м, грузоподъемность 3,1 тонн, мощность двигателя 300 л.с.

Ломовоз на базе Урал-4320 (6×6): объём кузова 30 м³, вылет стрелы 7,4 м, грузоподъемность 3,1 т, мощность двигателя 310 л.с.

Правильный выбор технических характеристик позволяет оптимизировать работу и избежать излишних затрат на приобретение избыточно мощной техники или, наоборот, проблем с недостаточной производительностью.

Виды современных манипуляторов

Современный рынок предлагает широкий выбор манипуляторов различных типов и производителей. Каждый вид имеет свои преимущества и оптимальную область применения.

Гидроманипуляторы лёгкого класса

Компактные устройства с грузовым моментом 10-15 тм, устанавливаемые на шасси средней грузоподъемности. Отличаются малым весом (1,5-2 тонны), простотой конструкции и удобством обслуживания. Максимальная грузоподъемность при минимальном вылете - до 7 тонн, вылет стрелы - 6-8 метров. Идеально подходят для городских служб, небольших компаний по сбору лома и коммунальных предприятий. Низкая стоимость и надежность делают их популярным выбором для начинающих предпринимателей.

Гидравлические КМУ среднего класса

Универсальные манипуляторы с грузовым моментом 15-25 тм, представляющие оптимальное соотношение цены и возможностей. Оснащаются одноколенной или двухколенной стрелой, складывающейся продольно или зигзагообразно. Грузоподъемность достигает 10-12 тонн при минимальном вылете, максимальный вылет составляет 8-12 метров. Способны выполнять работы в сложных условиях и труднодоступных местах благодаря гибкости конфигурации стрелы. Наиболее популярны на строительных площадках и металлургических предприятиях.

Тяжелые гидравлические манипуляторы

Мощные установки с грузовым моментом 25-50 тм, предназначенные для работы с максимально тяжелыми грузами. Оборудуются телескопическими стрелами с вылетом до 19-22 метров, что позволяет работать на значительном удалении от автомобиля. Грузоподъемность при минимальном вылете достигает 15-18 тонн. Устанавливаются на тяжёлые шасси 6×6 с мощными двигателями от 400 л.с. Используются на крупных предприятиях, где требуется высокая производительность и возможность работы с негабаритными грузами.

Манипулятор-металловоз

Специализированная конфигурация, где КМУ оптимизирован именно для работы с металлоломом. Оснащается прочным кузовом с высокими бортами (высота 1,5-2 метра) и мощным грейферным захватом увеличенного размера. Гидравлика настроена на быстрые циклы захвата-освобождения, что повышает скорость погрузки. Манипулятор может располагаться как за кабиной, так и в задней части кузова - последний вариант позволяет самостоятельно загружать себя при работе на площадках приема лома.

Самосвал с КМУ

Универсальная машина, сочетающая возможности самосвала и крана-манипулятора. Кузов самосвального типа позволяет перевозить сыпучие материалы, а манипулятор обеспечивает погрузку штучных грузов. Разгрузка может осуществляться опрокидыванием на обе стороны параллельно оси автомобиля или назад. Такая техника особенно востребована в строительстве, где требуется перевозить разнообразные материалы - от песка и щебня до кирпича и металлоконструкций.

Ломовозы с грейферным захватом специального типа

Оборудуются усиленными грейферами большого размера (диаметр раскрытия до 2,5-3 метров) для работы с крупногабаритным ломом. Лепестки захвата имеют увеличенную толщину и специальную форму, позволяющую надежно удерживать металлические листы, балки, трубы большого диаметра. Гидравлика обеспечивает повышенное усилие смыкания, что позволяет работать с плотными пакетами металла.

Манипуляторы с электромагнитным захватом

Используются на предприятиях, работающих с большими объемами мелкого металлического лома - стружка, мелкие обрезки, листовой металл. Электромагнит создаёт мощное магнитное поле, притягивающее все ферромагнитные предметы в зоне действия. Управление магнитом осуществляется с пульта - включение и отключение питания. Требует установки мощного генератора или дополнительного аккумуляторного блока. Кузов должен быть изготовлен из немагнитной стали во избежание прилипания магнита к бортам.

Крюковые манипуляторы

Менее универсальны по сравнению с грейферными, но незаменимы при работе с контейнерами, упакованными грузами и металлическими изделиями, имеющими специальные проушины. Крюк может быть простым или оборудован системой быстрой смены навесного оборудования, что позволяет при необходимости установить грейфер или другой тип захвата.

Выбор типа манипулятора зависит от характера выполняемых работ, объемов перевозок и финансовых возможностей компании. Многие производители предлагают модульные системы, где на один и тот же базовый манипулятор можно устанавливать различные типы захватов, что повышает универсальность техники.

Принцип работы ломовозов

Эффективность использования ломовоза во многом зависит от понимания принципов его работы и правильной организации процесса погрузки и разгрузки. Современная техника позволяет одному оператору выполнять весь комплекс операций от захвата груза до его доставки и выгрузки.

Подготовка к работе

Перед началом работы водитель проводит визуальный осмотр техники, проверяет уровень гидравлического масла, состояние шлангов высокого давления и надежность крепления манипулятора. Запускается двигатель, прогревается гидравлическая система - это особенно важно в зимнее время, когда масло становится более вязким.

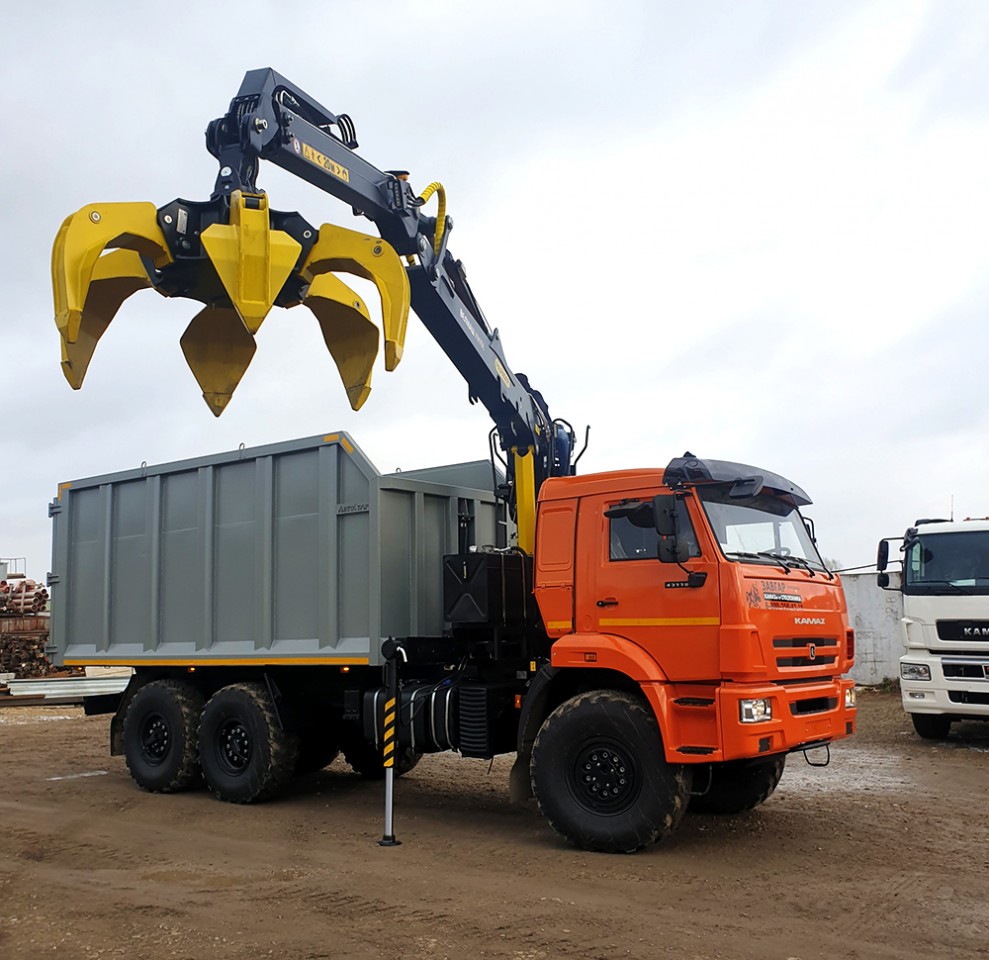

При работе обязательно используются выносные опоры (аутригеры), которые стабилизируют машину и предотвращают её опрокидывание при подъёме тяжёлых грузов на максимальном вылете стрелы. Опоры выдвигаются гидравликой и должны упираться в твёрдую поверхность - при необходимости под них подкладываются специальные плиты для распределения нагрузки.

Процесс погрузки металлолома

Существует два основных способа загрузки - верхняя и горизонтальная.

Верхняя погрузка - классический и наиболее распространённый метод. Оператор управляет манипулятором из кабины или с помощью дистанционного пульта. Стрела разворачивается, выдвигается на необходимую длину и опускается к куче металлолома. Грейферный захват раскрывается, позиционируется над грузом и смыкается, захватывая металлические фрагменты. Затем стрела поднимается, поворачивается над кузовом и опускает груз на платформу. Захват раскрывается, освобождая металл, и цикл повторяется.

Опытный оператор выполняет один цикл захвата за 30-40 секунд. При полной загрузке кузова объёмом 30 м³ требуется 15-25 минут в зависимости от характера лома и его расположения. Важно равномерно распределять груз по платформе, избегая перегрузки одной стороны - это обеспечивает устойчивость машины при движении и предотвращает перегрузку подвески.

Горизонтальная погрузка - используется при работе с техникой, оборудованной системой подвижного пола. Этот метод незаменим в стесненных условиях, где нет возможности работать манипулятором над кузовом. Металлические отходы размещаются на край открытой задней створки кузова. Включается реверсивный привод планок пола, которые начинают двигаться, подобно конвейеру, перемещая груз вглубь кузова к противоположному борту. По мере заполнения добавляется новая порция металла до полной загрузки машины.

Такой способ позволяет работать в помещениях с низкими потолками, узких проездах, местах с ограниченным пространством. Скорость загрузки сопоставима с верхней погрузкой, но требуется предварительная подготовка лома - он должен быть измельчен до размеров, позволяющих перемещение по полу.

Транспортировка груза

После завершения погрузки борта кузова надёжно закрываются и фиксируются запорными механизмами. Манипулятор складывается в транспортное положение - стрела укладывается на специальные упоры, грейфер фиксируется. Это снижает центр тяжести автомобиля и улучшает устойчивость при движении.

Во время транспортировки водитель должен учитывать увеличенную массу автомобиля и соблюдать скоростной режим, особенно на поворотах и неровных участках дороги. Система антиопрокидывания и правильное распределение нагрузки по осям обеспечивают безопасность движения даже при полной загрузке.

Процесс разгрузки

Способ разгрузки зависит от типа кузова и места выгрузки.

Разгрузка самосвального кузова: водитель подъезжает к месту выгрузки (обычно это приёмный бункер или площадка), открывает задние или боковые борта и включает систему опрокидывания. Гидроцилиндр поднимает платформу под углом 45-50 градусов, металл под действием собственного веса соскальзывает вниз. Процесс занимает 2-3 минуты. После полного опорожнения кузов опускается в исходное положение, створки закрываются.

Разгрузка распашного кузова: открываются боковые или задние створки, и оператор с помощью манипулятора извлекает металл из кузова, перемещая его в нужное место. Этот способ более трудоемкий, но позволяет точно позиционировать груз - например, раскладывать лом по сортам в разные кучи.

Разгрузка кузова с подвижным полом: открываются полностью задние створки, включается реверсивный привод планок пола. Планки движутся в обратном направлении, выталкивая содержимое наружу. Управление осуществляется с пульта. Разгрузка происходит быстро и предельно комфортно - водитель даже не выходит из кабины. Время полной выгрузки - 3-5 минут.

Особенности эксплуатации в различных условиях

На металлургических предприятиях ломовозы работают в условиях запылённости, высоких температур от плавильных печей, наличия агрессивных веществ. Требуется усиленная защита гидравлики, частое обслуживание фильтров, использование жаростойких материалов для шлангов.

На строительных площадках техника эксплуатируется на грунтовых дорогах, в условиях грязи и бездорожья. Важна проходимость - предпочтительны полноприводные шасси 6×6 с большим дорожным просветом.

В городских условиях критична маневренность и компактность. Используются машины меньших габаритов с короткой колёсной базой, способные разворачиваться в ограниченном пространстве.

В зимний период работа осложняется низкими температурами, которые повышают вязкость гидравлического масла. Требуется предварительный прогрев системы, использование зимних сортов масла, подогреватели гидробака. Отечественная техника лучше адаптирована к таким условиям эксплуатации.

Безопасность при работе

Оператор обязан следить за максимально допустимой грузоподъемностью в зависимости от вылета стрелы - эта информация указана в табличке на манипуляторе. Перегрузка может привести к опрокидыванию машины. Запрещается подъем людей, работа вблизи линий электропередач, превышение скорости движения стрелы при сильном ветре. Обязательно использование аутригеров на неровной площадке.

Разновидности шасси для ломовозов

Выбор шасси является критически важным решением при комплектации ломовоза, так как именно базовое шасси определяет грузоподъемность, проходимость, надёжность и стоимость эксплуатации техники. Российский рынок предлагает широкий выбор отечественных и импортных шасси, каждое из которых имеет свои особенности.

Требования к шасси для ломовозов:

Шасси должно обладать усиленной рамой, способной выдерживать нагрузки от тяжелого кузова, перевозимого груза и манипулятора. Подвеска должна быть рассчитана на максимальную грузоподъемность с запасом прочности. Мощность двигателя должна обеспечивать движение полностью загруженной машины как по трассе, так и в условиях бездорожья.

Колёсная формула минимум 6×4 (три оси, две задние ведущие) обеспечивает необходимую грузоподъемность и устойчивость. Для работы в сложных дорожных условиях предпочтительна формула 6×6 (все три оси ведущие), обеспечивающая максимальную проходимость.

Колесная база (расстояние между осями) должна быть оптимальной - слишком короткая ухудшает устойчивость, слишком длинная снижает маневренность. Типичные значения - 3,7-4,8 метра.

Отечественные производители шасси:

Российская техника традиционно адаптирована к суровым климатическим условиям, некачественным дорогам и может безотказно работать при температуре до -40°С. Запасные части доступны и недороги, сервисное обслуживание можно провести практически в любом городе России. Это делает отечественные шасси оптимальным выбором для большинства предприятий.

Популярные шасси

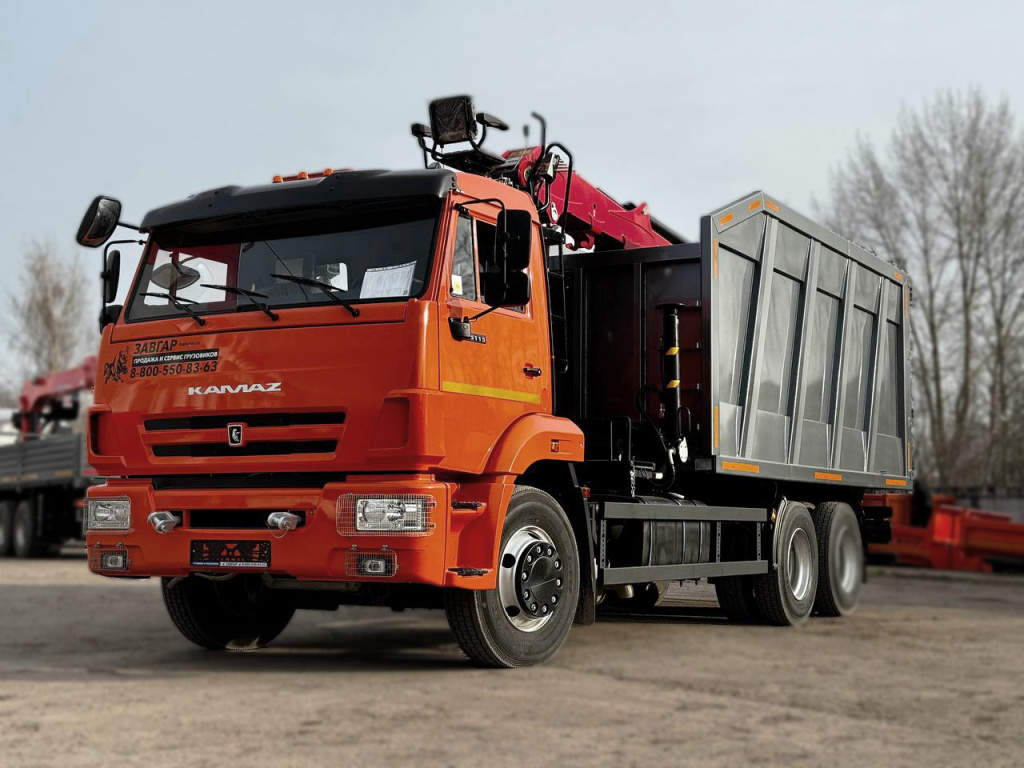

Ломовозы на базе КАМАЗ

Камский автомобильный завод производит наиболее популярные в России шасси для специализированной техники. Машины этой марки отличаются высокой производительностью, надежностью конструкции, долговечностью и неприхотливостью в обслуживании.

КАМАЗ-65115 - шасси с колесной формулой 6x4, мощностью двигателя 400 л.с. (двигатель Cummins). Грузоподъемность до 13 тонн, объём кузова может достигать 32 м³. Вылет стрелы манипулятора - до 9,7 метров. Отличная проходимость и устойчивость делают эту модель идеальной для работы на строительных площадках и в карьерах. Полная масса автомобиля - 24 тонн.

КАМАЗ-43118 - полноприводная модель 6×6 с двигателем мощностью 300 л.с. Объем кузова около 30 м³, грузоподъемность 9 тонн. Подходит для городских работ и средних объёмов перевозок металлолома. Полная масса - 22,5 тонны.

Преимущества техники на базе КАМАЗ: продуманная конструкция, высокие эксплуатационные качества, отличная приспособленность к российским условиям, широкая сеть сервисных центров, доступные цены на запчасти и ремонт. Благодаря массовому производству стоимость шасси ниже, чем у конкурентов при сопоставимых характеристиках.

Ломовозы на базе МАЗ

Минский автомобильный завод производит качественную и надежную технику, пользующуюся спросом в России. Машины МАЗ отличаются хорошей управляемостью, комфортной кабиной и достойными техническими характеристиками.

МАЗ-6312 - мощное шасси с колесной базой 6×4 и двигателем от 300 до 400 л.с. Объём кузова может достигать 32 м³ - максимальный показатель среди распространённых моделей. Грузоподъемность до 20 тонн. Машина способна перевозить за один рейс до 16 тонн металлолома со скоростью более 100 км/час по трассе. Самосвальный механизм опрокидывания рабочей платформы обеспечивает заднюю разгрузку.

МАЗ-6303А5 - более компактная модель с объёмом кузова 28,5 м³, грузоподъемностью 14,7 тонн и двигателем 330 л.с. Хороший баланс между вместительностью и экономичностью. Вылет стрелы манипулятора - до 9,7 метров.

Техника МАЗ имеет современный дизайн кабины, хорошую эргономику рабочего места водителя, надежную гидравлику. Машины хорошо зарекомендовали себя при работе на асфальтированных дорогах и в условиях города.

Ломовозы на базе УРАЛ

Уральский автомобильный завод специализируется на производстве техники повышенной проходимости для работы в экстремальных условиях. Ломовозы на шасси УРАЛ - это выбор для предприятий, работающих в отдаленных регионах, на лесозаготовках, в карьерах.

Урал-4320 - легендарное полноприводное шасси с колесной формулой 6×6, мощностью двигателя от 240 до 300 л.с. Объём кузова 18-24 м³, грузоподъемность до 15 тонн. Вылет стрелы манипулятора может достигать 9,7 метров. Машина обладает выдающимися ходовыми качествами, максимальной проходимостью по бездорожью, большим дорожным просветом. Большой межремонтный ресурс и простота конструкции обеспечивают низкие затраты на эксплуатацию.

Урал-4320 NEXT - модернизированная версия классического шасси с улучшенной кабиной, современным двигателем, повышенным комфортом. Сохраняет все преимущества проходимости при лучшей управляемости и экономичности.

Техника УРАЛ незаменима для работы в суровых климатических условиях Севера, Сибири, Дальнего Востока. Машины уверенно работают на грунтовых дорогах, в распутицу, зимой при сильных морозах.

Импортные шасси

Шасси FAW (Китай) - набирают популярность благодаря современным технологиям, хорошей комплектации и доступной цене. Модели FAW J6L с колёсной формулой 4×2 подходят для городских и дорожных перевозок. Оснащаются двигателями мощностью от 290 до 320 л.с., имеют комфортные кабины, современную электронику. Объём кузова до 25-30 м³. Хорошо работают на качественных дорогах, но уступают отечественной технике в проходимости.

Шасси SHACMAN (Китай) - премиальный китайский бренд, техника которого по характеристикам приближается к европейским аналогам. Модели X3000 с колёсной формулой 6×4 и 6×6, мощными двигателями до 430 л.с. Могут оснащаться мощными манипуляторами с вылетом до 20-22 метров. Высокое качество сборки, надёжность, но более высокая цена по сравнению с другими китайскими марками.

Европейские шасси (Volvo, Scania, Mercedes-Benz) - используются значительно реже из-за высокой стоимости, дорогого обслуживания и чувствительности к качеству топлива и дорог. Имеют максимальный комфорт, современные системы безопасности, но не оправдывают себя экономически для большинства российских предприятий.

Рекомендации по выбору шасси:

Для работы в городских условиях на хороших дорогах подойдут КАМАЗ-65115, МАЗ-6312, FAW с колёсной формулой 6×4.

Для строительных площадок, карьеров, работы в условиях бездорожья необходимы полноприводные шасси 6×6: КАМАЗ-43118, Урал-4320, SHACMAN X3000 6×6.

Для экстремальных условий Крайнего Севера, тайги, горных районов лучший выбор - КАМАЗ 43118, Урал-4320 или Урал-4320 NEXT с максимальной проходимостью.

Советы эксперта по выбору

Выбор ломовоза - серьёзное инвестиционное решение, от которого зависит эффективность бизнеса на годы вперёд. Эксперты завода ЗАВГАР рекомендуют подходить к выбору системно, учитывая множество факторов.

1. Определите характер выполняемых работ

Если основная задача - сбор металлолома у населения и мелких предприятий с последующей доставкой в пункт приёма, подойдет компактный ломовоз на базе КАМАЗ-65115 с объемом кузова 25-30 м³ и лёгким манипулятором. Для крупного металлургического предприятия с большими объемами внутренних перевозок нужна мощная машина на базе КАМАЗ-43118 с объёмом до 49 м³.

2. Оцените объемы и частоту перевозок

Рассчитайте средний объем перевозимого лома в месяц. Если это 500-800 м³, то машина с кузовом 30 м³ совершит 17-27 рейсов. При объемах свыше 1500 м³ в месяц имеет смысл рассмотреть технику с большим кузовом или даже две машины меньшей вместимости для обеспечения бесперебойной работы.

3. Учитывайте дальность перевозок

Для городских перевозок на расстояния до 50 км подойдёт любое шасси. Для междугородних рейсов на 200-500 км важна экономичность - предпочтительны шасси с колёсной формулой 6×4, более экономичные по расходу топлива. Мощный двигатель от 320 л.с. обеспечит комфортное движение по трассе с полной загрузкой.

4. Проанализируйте условия эксплуатации

Качество дорог критично влияет на выбор. На асфальтированных дорогах эффективны МАЗ или КАМАЗ с формулой 6×4. Для грунтовых дорог, строительных площадок, карьеров необходима полноприводная техника 6×6 (КАМАЗ-43118, Урал-4320). В условиях распутицы, снежных заносов, экстремальных морозов лучший выбор - Урал с максимальной проходимостью.

5. Выберите оптимальный тип кузова

Самосвальный кузов подходит для быстрой разгрузки больших объемов лома на открытых площадках. Простая конструкция, надежность, быстрая выгрузка (2-3 минуты). Недостаток - невозможность выборочной выгрузки.

Распашной кузов позволяет манипулятором выгружать лом порционно, раскладывать по сортам, работать в помещениях. Более универсален, но медленнее в разгрузке.

Кузов с подвижным полом - самое современное решение для работы в стесненных условиях. Позволяет производить горизонтальную загрузку и быструю автоматизированную разгрузку. Высокая стоимость оправдана при больших объемах работ и необходимости работать в помещениях или под навесами.

6. Подберите манипулятор под задачи

Грузовой момент манипулятора должен соответствовать характеру лома. Для легкого объемного лома (профнастил, тонкие трубы, проволока) достаточно 10-15 тм. Для тяжелого лома (балки, рельсы, толстостенные трубы) нужно 20-30 тм и более.

Вылет стрелы определяет радиус рабочей зоны. Для работы у невысоких контейнеров достаточно 7-8 метров. Для погрузки из глубоких бункеров, работы на большом удалении от машины нужен вылет 15-20 метров.

Тип захвата: грейферный захват универсален и подходит для 90% задач. Электромагнит эффективен для мелкого лома и стружки. Крюковой захват нужен при работе с контейнерами и упакованными грузами.

7. Оцените материал кузова

При использовании электромагнитного захвата кузов обязательно должен быть из немагнитной стали, иначе магнит будет прилипать к бортам. Для грейферных захватов подходит обычная легированная сталь. Толщина дна минимум 6-8 мм для долговечности. Усиление швеллерами обязательно для тяжелых режимов работы.

8. Учитывайте доступность сервиса

Проверьте наличие сервисных центров по обслуживанию выбранного шасси в вашем регионе. Отечественная техника (КАМАЗ, Урал) обслуживается практически везде. Импортная техника может потребовать поездок в крупные города для ремонта. Уточните стоимость запчастей и сроки их поставки.

9. Рассчитайте экономику проекта

Сравните стоимость приобретения, расход топлива, затраты на обслуживание, стоимость ремонтов. Не всегда самая дешевая машина выгоднее - низкая надёжность приведёт к частым простоям и потере прибыли. Рассчитайте срок окупаемости при вашей интенсивности работы.

10. Проверьте репутацию производителя

Изучите отзывы реальных владельцев техники, узнайте о типичных проблемах конкретных моделей. Обратите внимание на срок гарантии - серьезные производители дают гарантию от 12 до 36 месяцев. Уточните, что именно входит в гарантию (шасси, манипулятор, кузов).

11. Возможность модернизации и дооснащения

Выбирайте технику с возможностью установки дополнительного оборудования - прицепа, дополнительных захватов, системы взвешивания, камер наблюдения. Это позволит адаптировать машину под изменяющиеся требования без покупки новой техники.

12. Обучение персонала

Уточните, предоставляет ли производитель или дилер обучение операторов. Правильная эксплуатация техники существенно продлевает срок службы и снижает риск поломок.

Завод ЗАВГАР предлагает комплексный подход к подбору техники - наши специалисты проанализируют ваши потребности, рассчитают оптимальную конфигурацию, предложат несколько вариантов в разных ценовых категориях. На сайте компании представлен полный каталог моделей с техническими характеристиками и ценами. Возможна индивидуальная комплектация под конкретные задачи.

Заключение

Ломовоз с краном манипулятором представляет собой высокотехнологичное решение для широкого спектра задач в различных отраслях промышленности. Эта универсальная техника объединяет функции грузового автомобиля, крана и погрузчика, что делает ее незаменимым инструментом на металлургических предприятиях, строительных площадках, в коммунальном хозяйстве и пунктах приема вторсырья.

Современные ломовозы на базе шасси КАМАЗ и Урал отлично адаптированы к суровым условиям российской эксплуатации. Они способны работать при температурах до -40°С, на некачественных дорогах, в условиях высоких нагрузок. Отечественные производители обеспечивают доступность запасных частей, широкую сеть сервисного обслуживания и приемлемую стоимость владения.

Ключевые преимущества использования ломовозов - это высокая производительность труда за счет выполнения погрузочно разгрузочных работ силами одного оператора без привлечения дополнительной техники. Машина может самостоятельно загрузить металлолом, транспортировать его на значительные расстояния и быстро разгрузить в месте назначения. Это оптимальным образом снижает затраты времени и трудовых ресурсов.

Разнообразие конфигураций позволяет подобрать технику под конкретные задачи - от компактных городских моделей до мощных полноприводных машин для работы в экстремальных условиях. Различные типы кузовов (самосвальный, распашной, с подвижным полом), манипуляторов (лёгкие, средние, тяжёлые) и захватов (грейферный, электромагнитный, крюковой) обеспечивают максимальную гибкость применения.

Правильный выбор ломовоза требует комплексного анализа условий эксплуатации, объёмов работ, характеристик транспортируемого груза. Важно найти баланс между техническими возможностями, стоимостью приобретения и эксплуатационными расходами. Консультация с экспертами производителя поможет избежать ошибок и выбрать оптимальную конфигурацию.

Завод ЗАВГАР специализируется на производстве и поставке ломовозов различных конфигураций. Мы предлагаем технику на базе надёжных отечественных шасси с современными манипуляторами ведущих производителей. Наши специалисты помогут подобрать оптимальное решение, организуют доставку в любой регион России, обеспечат гарантийное и постгарантийное обслуживание. Для получения консультации и расчёта стоимости посетите наш сайт или свяжитесь с менеджерами компании.

Часто задаваемые вопросы

Видеоотзывы наших клиентов
